8-16串60A同口鋰電池保護板方案

? 保護板定制 ????|???? ?2017-12-22 08:47
產品名稱：8-16串60A同口鋰電池保護板
規格型號：HCX-PCB-D805V1
物料編碼：D805V1LF15S60A
產品描述：支持8-16S串3.2V/3.7電池，支持高達100A連續放電電流、100A充電電流。本保護板具有單串電芯過壓、欠壓、放電過流和短路等硬件保護功能。
保護參數：
  規 格 描 述 參 數 備 注
產品型號 HCX-PCB-D805V1 13S-60A工作電流 同口
電壓 充電電壓 54.6V
電流 最大持續充電電流 60A
  最大持續放電電流 60A
  靜態電流（自耗電） ≤60μA
過充保護 過充檢測電壓 4.25±0.025V
  過充檢測延時時間 0.5-1.5S
  過充恢復電壓 4.15±0.05V
過放保護 過放檢測電壓 2.80±0.05V
  過放檢測延時時間 0.5-1.5S
  過放恢復電壓 3.00±0.1V
過流保護 放電過流1  R=0.5mR/100      150A±15A
  過流延時時間1  100ms±50ms
  放電過流2    R=0.5mR/140      300A±25A
  過流延時時間2  10ms±5ms
  放過流恢復條件 斷開負載或者充電激活
  充電過流 45A±10A
  充電過流延時時間 1000S±500MS
  充過流恢復條件 斷開充電器延時500mS
短路保護 短路保護過流   ≥600A  以電池實測為準
  短路保護檢測延時時間 200-500us
  短路保護回復條件 斷開負載/充電激活
均衡 單節電芯均衡電壓 /±0.025V
  單節電芯均衡電流 /±10mA
主板內阻 主板工作時導通內阻P- B-  ≤10mΩ
溫度保護 放電高溫保護溫度 75℃±4℃
  放電低溫保護溫度 -20℃±4℃
  充電高溫保護溫度 75℃±4℃
  充電低溫保護溫度 -10℃±4℃
  溫度保護延時 3S±1S
  斷線監測 支持

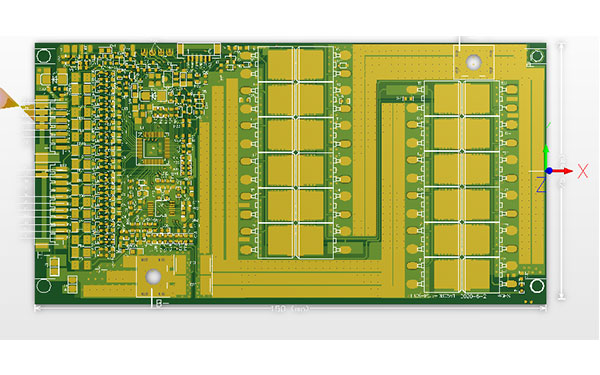

PCB尺寸圖
PCB尺寸圖
PCBA尺寸150×75（高度12mm）

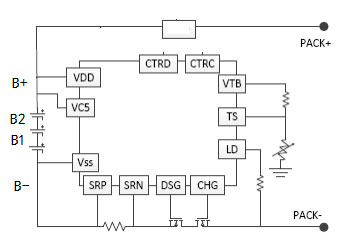

示意圖 : 方框圖
示意圖 : 方框圖

接口定義
接口 符號說明
PACK-(P-) 放電時接負載負極.此接口為大電流接口,請根據負載電流選用合適規格的線材
BATT-(B-) 接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材
C- 接充電器負極.此接口為大電流接口請根據負載電流選用合適規格的線材
3.7V(B1) 第1節電芯正極第2節電芯負極3.7V
7.4V(B2) 第2節電芯正極第3節電芯負極7.4V
11.1V(B3) 第3節電芯正極第4節電芯負極11.1V
B+要接兩根線 第8節電芯正極
PACK+(P+)/B+ 充電時接電源正極，放電時接負載正極.此接口為大電流接口,請根據負載電流選用合適規格的線材

關鍵元器件清單
物料規格 用量 位號
150×75×2.0mm/2.0 0Z/綠油白字噴錫/ROHS  8-16串同口 2020-6-2 1 底板
MOSFET/CRSS052N08NP/85V/120A/RDS≤5.2mΩ/TO-263 18
IC/SH367309/單片機/LQFP48 1 U1
散熱片/150*74*1.5 厚度 鋁片 1 散熱片
