3串8A動力電池保護板方案

? 保護板定制 ????|???? ?2021-05-05 10:00
產品名稱：動力電池保護板
物料編碼：D087LI03S08A-0
規格型號：HCX-PCB-D087
生產廠家：深圳市漢德星技術有限公司
產品參數：

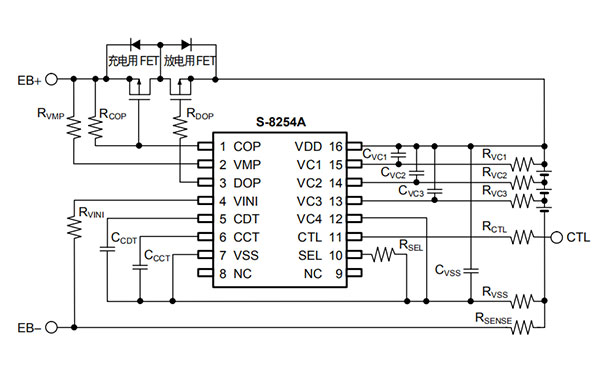

1.原理圖Schematic diagram
原理圖

2.關鍵元件清單PCB Parts list
品名 庫存單位 組成量 位號
MOSFET/SIS4407C/P管/SO-8 PCS 6.00
貼片合金電阻/2512/2W/8毫 PCS 1.00
精工/S-8254AAW/TSSOP-16 4.25V 3.00V  PCS 1.00 U1
64*30*1.0mm 2層 綠油白字噴錫 1OZ ROHS PCS 1.00

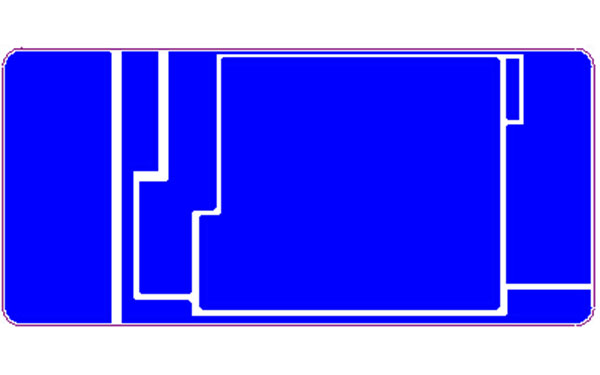

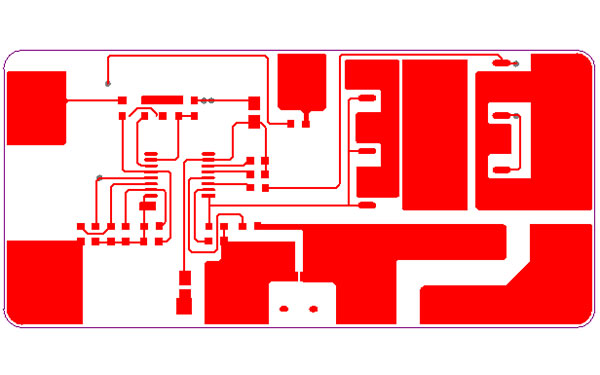

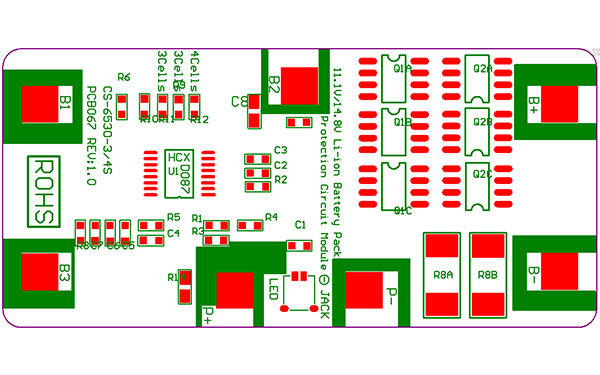

3.焊盤描述 Pad description
焊盤描述
焊盤描述
焊盤描述

4.尺寸dimensions (unit: mm)
1、No mark tolerances: +/-0.15
2、Material : FR-4 （60*30*T4mm）

5. 技術參數Technical Parmeter
項 目 規 格 描 述 參 數
產品型號 HCX-PCB-D087 3S-8A工作電流
電壓 充電電壓 12.6V
電流 最大持續充電電流 8A
  最大持續放電電流 8A
  靜態電流（自耗電） ≤35μA
過充保護 過充檢測電壓 4.25V±0.025V
  過充檢測延時時間 0.5S—1.5S
  過充恢復電壓 4.10±0.050V
過放保護 過放檢測電壓 3.00±0.080V
  過放檢測延時時間 50mS—150mS
  過放恢復電壓 3.20±0.1V
過流保護 過流檢測電壓 0.10±0.025V
  過流檢測電流 10±3A
  過流檢測延時時間 5ms—15ms
  過流恢復條件 斷開負載/充電激活
短路保護 短路檢測條件 外部短路環路阻值小于0.1歐
  短路保護檢測延時時間 100-600us
  短路保護回復條件 斷開負載/充電激活
均衡 單節電芯均衡電壓 ±0.025V
  單節電芯均衡電流 ±10 mA
主板內阻 主板工作時導通內阻 ≤50mΩ
溫度保護 溫度開關 /
  NTC （10KNTC B=3435） /
工作溫度 工作溫度 -20～+85℃
儲存溫度   -20～+125℃
PCBA尺寸   60*30*T4mm
排線 PIN　長　　MM /
主IC方案 S8254AAW
REMARK：（附圖片說明外觀及接線）

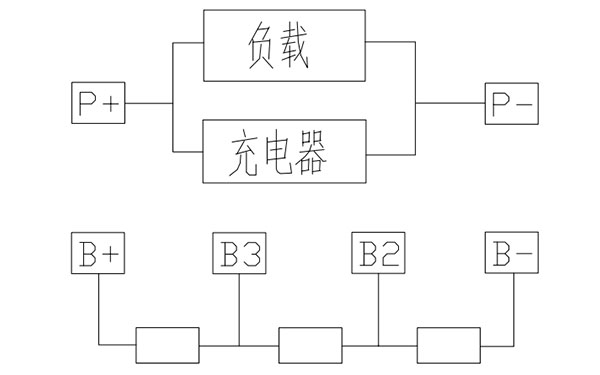

動力電池保護板接線圖
